5加仑 半自动吹瓶机


TH-5加仑吹瓶机专门用来生产5加仑瓶以及各种大容量PET瓶。该机器能生产5加仑瓶最大产量可达到每小时90个,在使用轻克重的瓶胚甚至可以达到每小时120个。

TH-5分为吹瓶主机以及旋转红外线加热器两部分。因为瓶胚的瓶壁比较厚,普通的加热系统达不到理想的瓶胚加热效果,而红外线加热器可以穿透瓶胚内外,并且加热持久,均匀,保证了很好的成型质量。

产能:

500瓶/小时-1000瓶/小时

适用范围

纯净水PET瓶,矿泉水PET瓶,果汁&汽水饮料PET等

各形状和容量PET瓶

产品介绍:

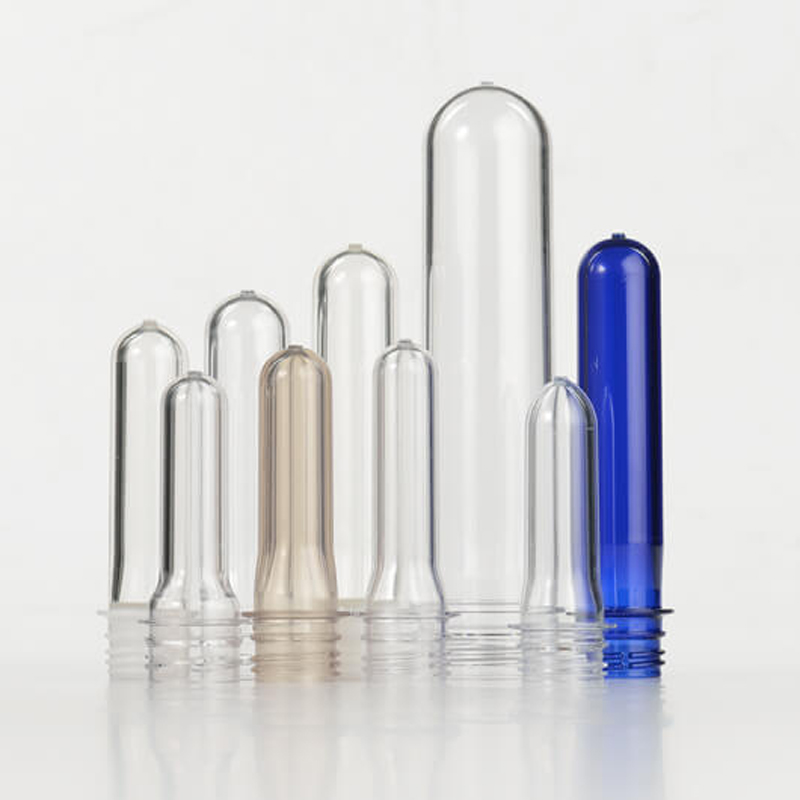

 预热: 将瓶坯(胚)通过红外线高温灯管照射,将瓶坯(胚)的坯(胚)体部分加热软化,为了保持瓶口形状,瓶坯(胚)口是不需要加热的,因此需要一定的冷却装置对其进行冷却操作。

 吹瓶成型: 该阶段是将已经预热好的瓶坯(胚)放置到已经做好的吹模中,对其内进行高压充气,把瓶坯(胚)吹拉成所需的瓶子。


型号项目UNITTH-5P
 制品容量l5-20
生产能力Pcs/h120-200
制品口径mm<200

合模装置

模板有效面积mm600x640
最大模厚mm400
最小模厚mm350
开模行程mm330
锁模力kn100
拉伸行程mm530

吹气系统

工作气压Mpa0.8-1.0
吹塑气压MpaYM-5P≤3.0

电器系统

吹瓶机功率kw0.1
加热器装机功率kw38

机器尺寸

吹瓶机重量kgs2000
加热器重量kgs350
吹瓶机尺寸m2.2×0.72×2.0
加热器尺寸m2.7×0.65×1.65
